Introdução

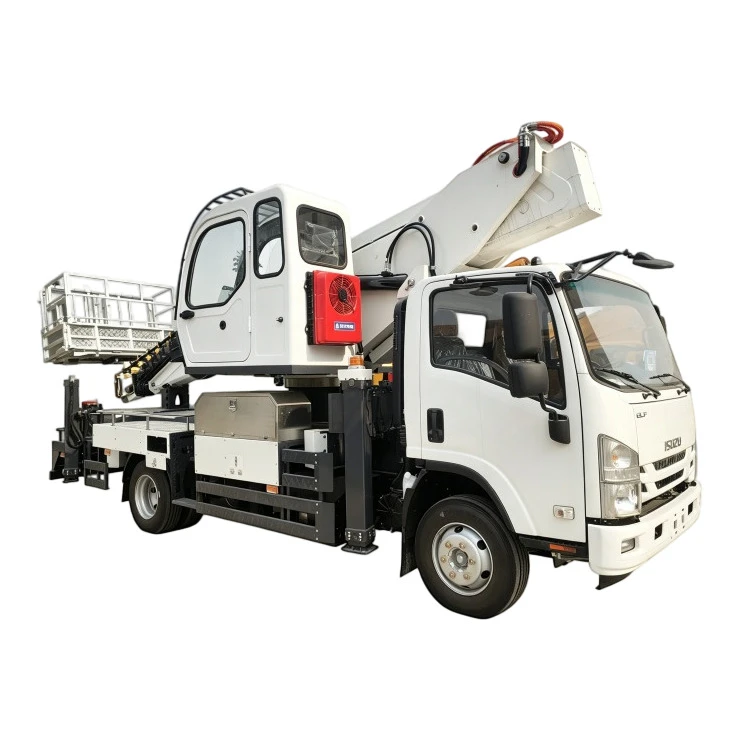

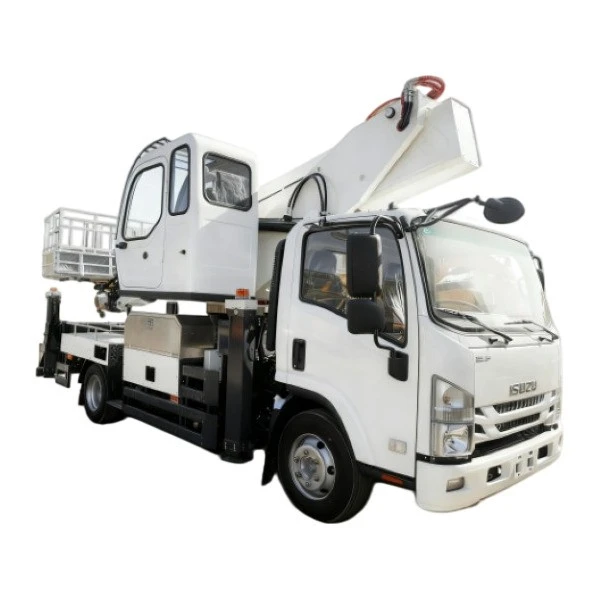

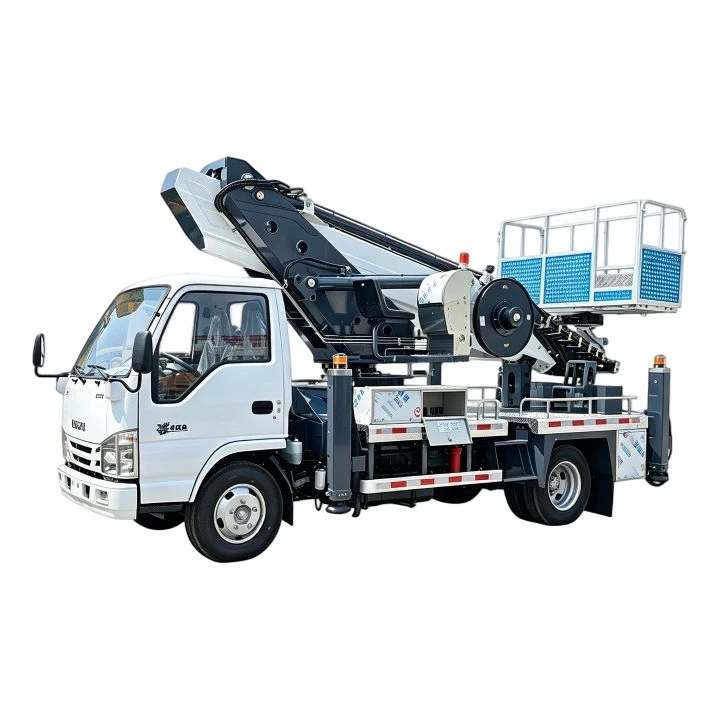

A plataforma montada em veículo ISUZU combina o confiável chassi de veículo comercial da ISUZU com sistemas profissionais de trabalho aéreo hidráulico, atingindo alturas máximas de trabalho de até 36 metros com capacidades de carga de plataforma de 200-300 kg. Construídos nas comprovadas plataformas de chassi ELF/NKR/KV100, KV700 da ISUZU e movidos por motores diesel da série 4KH1, esses veículos são amplamente utilizados em manutenção de serviços públicos, telecomunicações, construção municipal, paisagismo e operações de resgate de emergência.
Principais vantagens
1. Chassi ISUZU-A referência do setor em termos de confiabilidade e durabilidade
As plataformas aéreas montadas-em veículos ISUZU são construídas sobre chassis originais da ISUZU, alimentadas por motores a diesel da série ISUZU 4KH1 que fornecem 91 kW a 96 kW (aproximadamente. 120-130 HP) com torque de 280-290 N·m para fornecimento de potência suave e excelente economia de combustível. Os chassis ISUZU são conhecidos pela sua vida útil prolongada e baixas taxas de falhas, amplamente utilizados em veículos de engenharia em todo o mundo - particularmente adequados para aplicações exigentes de serviços públicos e de telecomunicações que exigem longas horas de operação. O chassi apresenta configuração de tração 4×2, distância entre eixos de 3.360-3.815 mm e peso bruto do veículo de aproximadamente 7.170-7.300 kg, oferecendo excelente desempenho em estrada.
2. Diversas alturas de trabalho para diferentes aplicações
As plataformas aéreas montadas-em veículos ISUZU estão disponíveis em uma ampla variedade de alturas de trabalho, de 14 metros a mais de 36 metros:
| Especificações | |||
|
Chassis |
Isuzu |
Altura de trabalho no máx. trabalhando |
27m |
|
Modo de direção |
tração traseira |
Envergadura das pernas (lateral) |
6600 mm |
|
Nº de pneus dianteiros |
2 |
Envergadura da perna (longitudinal) |
6800 mm |
|
Nº de pneus traseiros |
4 |
Decolagem de energia |
Sistema de tomada de força de elétrons |
|
Método de frenagem |
freio a ar |
Tamanho do balde |
3000*1200*900mm |
|
Número do táxi |
fila única 3 pessoas |
Tipo de lança |
Lança de trabalho de 7 seções |
|
Controle de temperatura |
ar-condicionado |
Rotação |
360 graus |
|
Engenheiro |
Motor Isuzu |
Pernas |
Seção dupla X perna hidráulica, ajustável individualmente |
|
Poder |
186p |
Nº de cilindros de amplitude variável |
2 |
|
Emissão |
Nacional 6 |
Estrutura telescópica da lança |
Tipo de cilindro e cabo de aço |
|
Tamanho total |
7890*2400*3300mm |
Distância entre eixos |
3815 mm |
|
Peso |
11.470 kg |
Máx. velocidade de condução |
110 km/h |
|
Carga do balde |
320kg |
Ângulo de aproximação |
22 graus |
|
Máx. altura de trabalho |
36m |
Ângulo de partida |
10 graus |
|
Faixa de trabalho no máx. trabalhando |
4m |
Modo de operação |
controle remoto/operação manual |
|
Máx. faixa de trabalho |
23.5m |
Operação de emergência |
operação automática de emergência |
|
Sistema de nivelamento |
nivelamento automático |
Sistema de controle |
Sistema de controle de barramento CAN |
O Sany Palfinger SPP240A em chassi ISUZU atinge uma altura máxima de trabalho de 36 metros com alcance de trabalho de 10,5 metros, acomodando dois operadores. Uma plataforma aérea ISUZU recebida pelo Ministério da Energia da Ucrânia em 2025 atinge 32 metros de altura de trabalho, especificamente para reparos emergenciais de redes elétricas de alta-tensão.
3. Configurações flexíveis de lança
As plataformas aéreas ISUZU oferecem diversas configurações de lança para diferentes cenários de trabalho:
- Lança telescópica (reta): como a lança telescópica de 4-seções no KFM5075JGK, atingindo 36 metros de altura de trabalho com um raio de trabalho de 13,4-metros - estrutura simples com alta eficiência de elevação, ideal para acesso vertical em locais abertos
- Lança articulada (dobrável): navega com flexibilidade em torno de obstáculos suspensos, adequada para ambientes complexos como ruas urbanas e subestações
- Lança isolada: projeto de isolamento com classificação-de 1kV para trabalhos em-linhas energizadas, protegendo efetivamente a segurança do operador
4. Sistemas de segurança abrangentes e confiáveis
As plataformas aéreas ISUZU estão equipadas com dispositivos de proteção de segurança abrangentes:
Sistema de limitação de momento: monitoramento-em tempo real do ângulo da lança, comprimento e carga da plataforma para evitar sobrecarga ou operação-fora-da faixa
H-tipo Outriggers: implantação completa, fechada ou assimétrica para diferentes condições do local. A configuração frontal V + traseira H fornece suporte estável com vão de aproximadamente 4.000 mm
Intertravamento superior/inferior: Impede a operação simultânea de ambas as estações de controle
Sistema de descida de emergência: Os sistemas de descida de emergência manual e motorizado garantem o retorno seguro da plataforma em caso de falha de energia
Sensor de inclinação e limitador de alcance: monitoramento-do status do veículo em tempo real com alarmes de perigo automáticos
5. Design compacto para manobrabilidade urbana
As plataformas aéreas ISUZU apresentam dimensões compactas-comprimento total de aproximadamente 6,8 a 8,3 metros, largura de 2,1 a 2,2 metros e altura de 3,1 a 3,55 metros. O pequeno raio de giro e as dimensões ágeis permitem a operação em espaços urbanos confinados, como ruas estreitas, áreas residenciais e subestações.
6. Múltiplas marcas de superestrutura com garantia de qualidade
Os chassis ISUZU são compatíveis com-fabricantes de equipamentos aéreos de renome mundial:
- Tadano: Série Scorpion-Scorpion 16 (16m) e Scorpion 20 (aprox. 20m) em chassi ISUZU M21, carga de plataforma de 250 kg, cesta de alumínio e estabilizadores tipo H-
-
Altura de trabalho de 36 m em chassi ISUZU, certificado CE
Por que escolher plataformas aéreas-montadas em veículos ISUZU?
Garantia de qualidade ISUZU: construída sobre chassis ISUZU originais com motores da série 4KH1-reconhecidos pela vida útil prolongada e baixas taxas de falhas, comprovados por milhões de unidades em todo o mundo
Ampla cobertura em altura de trabalho: opções disponíveis de mais de 14 m a 36 m,-desde manutenção de iluminação pública urbana até reparos de emergência em transmissão de alta-tensão
Várias marcas de superestruturas: compatível com Versalift, Tadano, Sany Palfinger, KaiFan e outros-fabricantes de superestruturas de renome mundial
Adaptabilidade à Operação Urbana: Dimensões compactas e raio de giro ágil permitem operação em ruas estreitas, áreas residenciais e subestações
Sistemas de segurança abrangentes: limitação de momento, estabilização de estabilizadores, intertravamento superior/inferior, descida de emergência e múltiplas proteções de segurança
Aplicações globais comprovadas: implantadas com sucesso na Ucrânia, Reino Unido, América Latina, Índia, Oceania, Russa e outras regiões do mundo
